高壓蒸汽流量計量表

高壓蒸汽流量計量表型號生產報價廠家，本流量?jī)x產品型號屬于蒸汽流量計分類，更多的蒸汽、流量控制儀直銷價格報價歡迎您來電咨詢，下面是高壓蒸汽流量計量表產品資料詳情。

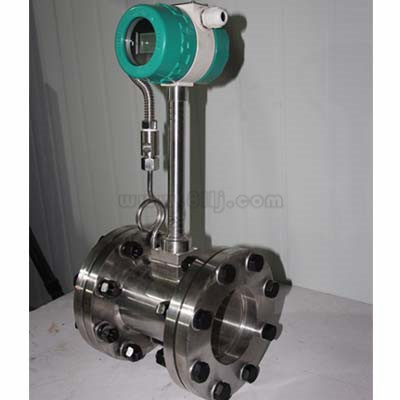

LUG系列渦街流量計是基于卡門渦街原理而研制的一種具有國際先進水平的新型流量計，采用渦街傳感器和美國Microchip公司微控制器技術開發的一種具有國際先進水平的流量計，屬于流體振動式流量計。 停下休息的時候 用我們真誠的微笑換取客戶對我們服務的滿意由于它具有其他流量計不可兼得的優點，已廣泛應用工業管道中液體、飽和蒸汽、氣體的工況體積和質量流量的測量。誠信為本一點問題不放過失敗也是因?yàn)閼B(tài)度



高壓蒸汽流量計工作原理



在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：

c－流出系數 無量綱

d－工作條件下節流件的節流孔或喉部直徑

D－工作條件下上游管道內徑

qm－質量流量 Kg/s

qv－體積流量 m³/s

ß－直徑比d/D 無量綱

流體的密度Kg/m³

可膨脹性系數 無量綱

高壓蒸汽流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量，孔板流量計節流裝置包括環室孔板，噴嘴等。是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該孔板流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便

高壓蒸汽流量計特點：

節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。

孔板計算采用國際標準與加工

智能流量計智能流量計其量程可自編程調整。

高壓蒸汽流量計可同時顯示累計流量、瞬時流量、壓力、溫度。

具有在線、動態全補償功能外，智能流量計還具有自診斷、自行設定量程。

配有多種通訊接口

高壓蒸汽流量計穩定性高

高壓蒸汽流量計量程范圍寬、大于10：1

標準節流件是全用的，并得到了國際標準組織的認可，無需實流校準，即可投用，在流量傳感器中也是唯一的；

結構易于復制，簡單、牢固、性能穩定可靠、價格低廉；

應用范圍廣，包括全部單相流體(液、氣、蒸汽)、部分混相流，一般生產過程的管徑、工作狀態(溫度、壓力)皆可以測量；

檢測件和差壓顯示儀表可分開不同廠家生產，便與專業化規模生產。

應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。

標準型節流裝置無須實流校準，即可投用。

安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

采用進口單晶硅智能差壓傳感器

高精度，完善的自診斷功能

結構簡單，且牢固、性能穩定可靠，使用期限長，價格較低，是工業中常用到的流量測量?jī)x表，整個加工過程采用國際標準，并經過嚴格的校驗檢測。

使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。



高壓蒸汽流量計技術參數

儀表口徑及連接方式：4、6、10、15、20、25、32、40（螺紋連接）15、20、25、32、40、50、65、80、100、125、150、200

測量介質：液體、氣體

精度等級：±1.0%、±0.5%

量 程 比：1：10；1：15；1：20

儀表材質：304不銹鋼、316L、普通不銹鋼

被測介質溫度（℃）：-20～+120℃

環境條件：-10～+60℃

輸出信號：兩線制4～20mA；脈沖

供電電源：24VDC；3.6V鋰電池

信號傳輸線：屏蔽電纜3×0.3（三線制）；2×0.3（二線制）

傳輸距離：≤1000m

信號線接口：基本型：賀斯曼接頭；防爆型：內螺紋M20×1.5

防爆等級：基本型：非防爆產品，防爆型：ExdⅡBT6

防護等級：IP65





產品選型

代號

通徑

流量范圍㎡/h





HYBLUG-25

DN25

1~10(液體)

25~60（氣體）

蒸汽流量請查看說明書，DN300以上推薦使用插入式國產渦街流量計





HYBLUG-32

DN32

1.5~18(液體)

15~150（氣體）





HYBLUG-40

DN40

2.2~27(液體)

22.6~150（氣體）





HYBLUG-50

DN50

4~55(液體)

35~350（氣體）





HYBLUG-80

DN80

9~135(液體)

90~900（氣體）





HYBLUG-100

DN100

14~200(液體)

140~1400（氣體）





HYBLUG-150

DN150

32~480(液體)

300~3000（氣體）





HYBLUG-200

DN200

56~800(液體)

550~5500（氣體）





代號

功能1





N

無溫壓補償





Y

有溫壓補償





代號

輸出型號





F1

4-20mA輸出（二線制）





F2

4-20mA輸出（三線制）





F3

RS485通訊接口





代號

被測介質





J1

液體





J2

氣體





J3

蒸汽





代號

連接方式





L1

法蘭卡裝式





L2

法蘭連接式





代號

功能2





E1

1.0級





E2

1.5級





T1

常溫





T2

高溫





T3

蒸汽





P1

1.6MPa





P2

2.5MPa





P3

4.0MPa





D1

內部3.6V供電





D2

DC24V供電





B1

不銹鋼





B2

碳鋼









安裝要求

①渦街流量計上流向箭頭的方向與流體的流向一致，其安裝角度不受限制。

②上游直管段長度15－40DN，下游直管段長度5DN

③當需要進行壓力和溫度補償時，應配備壓力變送器和溫度變送器，去壓孔的位置在傳感器下游3－5

DN處，取壓孔通徑為6－12mm，測溫點設置在下游6－8DN處。

④安裝尺寸

公稱通徑

D

I

H





高溫

低溫





25

68

77

505

300





40

80

77

515

310





50

90

87

525

320





60

104

90

540

335





80

129

105

560

355





100

152

105

585

380





125

164

100

600

395





150

196

130

625

420





200

240

130

675

470





250

290

220

745

540





300

351

240

805

600

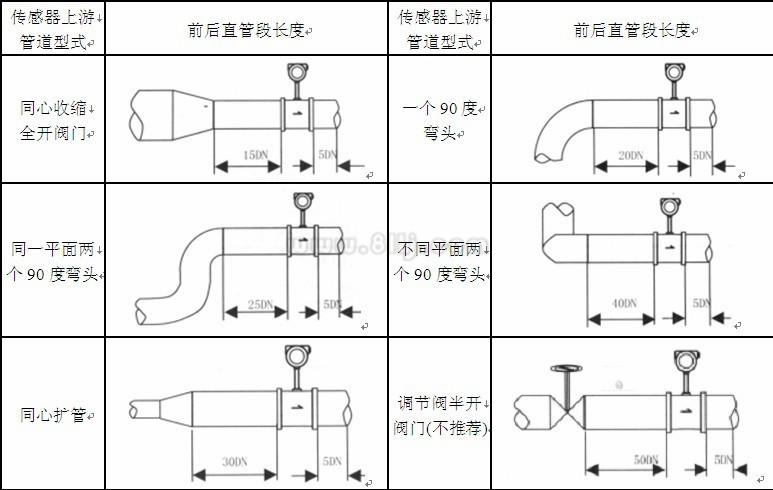

安裝示意圖：





以上就是蒸汽流量計 產品全部?jī)?nèi)容，歡迎您來電咨詢蒸汽流量?jī)x 的選型、報價。
