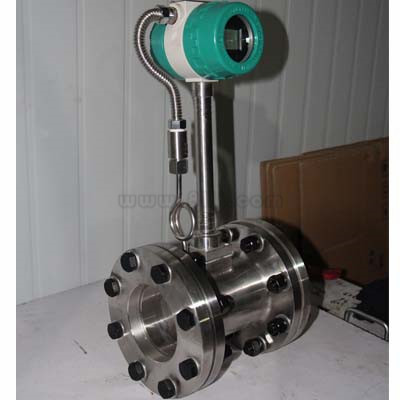

高溫蒸汽流量計量表

高溫蒸汽流量計量表型號生產報價廠家，本流量?jī)x產品型號屬于蒸汽流量計分類，更多的蒸汽、高溫、流量控制儀直銷價格報價歡迎您來電咨詢，下面是高溫蒸汽流量計量表產品資料詳情。

高溫蒸汽流量計產品概述

渦街流量計采用卡門渦街原理制造，具有測量精度高、量程寬、功耗低、安裝方便、操作簡單、壓力損失小等優點，可測量工況體積流量或標準體積流量（一體化智能溫度、壓力補償），根據用戶需要，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響，可附帶脈沖或4～20mADC電流輸出功能。無可動機械零件，因此可靠性高,維護量小。采用壓電應力式傳感器，儀表參數能長期穩定。

高溫蒸汽流量計的工作原理

渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。

斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：

f = St × V/d

式中：f 渦街發生頻率 (Hz)

V旋渦發生體兩側的平均流速(m/s )

St 斯特羅哈爾系數（常數）

d－旋渦發生體的寬度 (m)

由此可見，通過測量卡曼渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，

圖（二）表示斯特勞哈爾數（St）與雷諾數（Re）的關系。

這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號或標準信號。

在流體管道中，垂直插入—個柱形阻擋物，在其后部（相對于流體流向）兩側就會交替地產生旋渦。隨著流體向下游流動形成旋渦列，我們稱之為卡門渦街。我們把產生旋渦的柱形阻擋物定義為旋渦發生體在一定條件下旋渦的分離頻率與流體的流速成線性關系。因而，只要檢測出旋渦分離的頻率，即可計算出管道內流體的流速或流量。

渦街流量計產品優勢

1、表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。

2、全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。

3、全新的數字濾波和修正功能使流量測量更加精準可靠。

4、電池供電型無需外接電源既可連續工作兩年以上。

5、全新點陣漢字液晶顯示，使用操作更方便。

高溫蒸汽流量計參數

1、溫度范圍：壓電式 -40℃ ~ 350℃ 電容式 -60℃ ~ 450℃

2、壓力規格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高壓力規格可特殊定做

3、范 圍 度：正常范圍1：10 擴展后范圍1：15

4、壓力損失系數：Cd≤2.6

5、系統測量精度：液體、氣體 示值的±1%，蒸汽 示值的±1.5%，插入式流量計 示值的±2.5%

6、供電電壓：傳感器 +12VDC 或+24VDC 變送器 +24VDC 現場顯示型 儀表自帶3.6V鋰電池

7、輸出信號：傳感器 脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V 變送器 兩線制4 ~ 20mA.DC電流信號

8、允許振動加速度：壓電式 ≤0.2g 電容式 ≤1.0g

9、環境溫度：傳感器 -30℃ ~ 65℃，變送器、現場顯示 -10℃ ~ 50℃

10、環境濕度：相對濕度5 ~ 85%

11、信號遠傳距離：≤500m

12、信號線接口：內螺紋M20×1.5

13、直管段長度：上游≥10D 下游≥5D

14、防爆等級：( ia )ⅡCT2 - T5本安防爆

15、防護等級：普通型 IP65 潛水型IP68

16、儀表材質：儀表外殼采用鋁合金，表體部分采用不銹鋼304材質,也可根據用戶要求采用特殊

用途特點

渦街流量計是根據卡門（Karman）渦街原理研究生產的，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量?jī)x器。

渦街流量計

HH-HYBLUG系列渦街流量變送器，主要用于工業管道流體介質的流量側量，如氣體、液體、蒸汽等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表常數能長期穩定。插入式儀表在管道的插入口安裝，球閥則可進行不斷流裝卸。以便在臟污介質中運行時定期清洗和維修。本儀表采用壓電應力式傳感器，可靠性高，可在-20℃至+300℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的流量?jī)x表。

渦街流量計工作原理

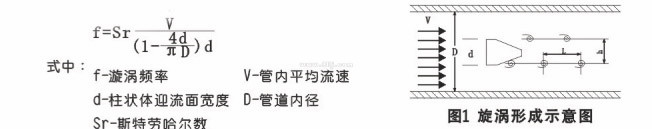

在流體中垂直地插入一根柱狀阻力體時，在其兩側就會交替地產生旋渦，隨著流體下游方向運動，

形成旋渦列，稱為卡曼渦街，見圖1。產生渦街的阻力體稱旋渦發生體。實驗證明，旋渦的頻率與流速成正比，

可用下式表示:

實驗證明:當兩列旋渦之間的距離h和同列兩個旋渦之間的距離L滿足公式h/L=0.281時非對稱旋

渦列就能保持穩定狀態。當流體雷諾數Re在5000-150000之間范圍內時，Sr基本不變，所以當旋渦發生

體柱寬d和斯特勞哈爾數Sr為定值時旋渦發生體的頻率f與流體的平均流速成正比，即與流Q成正比而與

壓力、溫度、密度等參數無關。

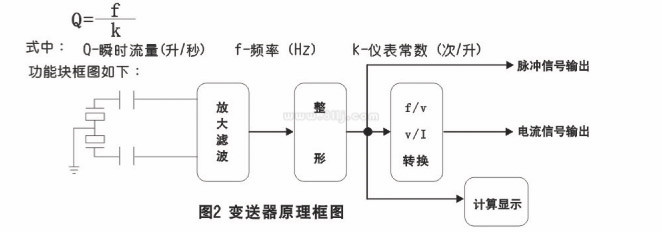

當旋渦在柱體兩側產生時，傳感器受到與流向垂直的交變升力的作用感生信號，升力的變化頻率是

旋渦頻率，傳感器將信號送轉換器放大整形后得到與流速成線性比例的脈沖信號直接輸出或?qū)⑵滢D(zhuǎn)換成

4~20mA標準信號輸出，流量Q與頻率f的關系如下式:

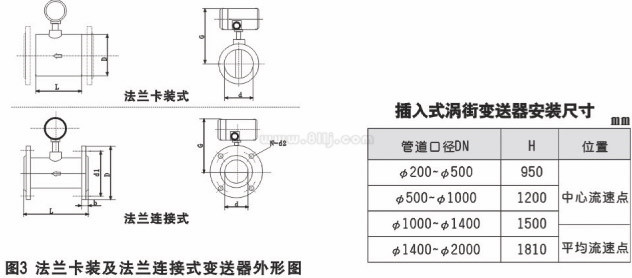

渦街流量計結構及尺寸

本系列渦街變送器共有三種連接方式及外形尺寸

渦街流量計法蘭卡裝式

主要用于通徑在15~100范圍內的滿管式渦街表。參見下圖3及表5

渦街流量計法蘭連接式

主要用于通徑在125~350范圍內的滿管式渦街表。參見下圖3及表5

渦街流量計插入式

主要用于通徑在200-2000范圍內的大口徑管道。參見右圖4

(球閥主要用于不斷流裝卸，在臟污介質中運行時便于定期

清洗和維修。由用戶根據需要自備)

渦街流量計標準配置：3.6v鋰電池及24v 雙供電、4-20ma信號輸出、顯示溫度、壓力、順時流量及累計流量、可直接顯示工況流量跟標況流量、還可加RS485通訊協議與電腦直接連接、作為遠程控制、更可與PLC或DCS控制系統連接。

渦街流量計主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。表內的參數能長期穩定，是一種比較先進、理想的測量?jī)x器。

主要技術指標

公稱通徑

25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)

公稱壓力(MPa)

DN25-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨)

介質溫度(℃)

壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）

本體材料

1Cr18Ni9Ti，(其它材料協議供貨)

允許振動加速度

壓電式:0.2g 電容式:1.0～2.0g

精確度

±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS

范圍度

1：6～1：30

供電電壓

傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池

輸出信號

方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA

壓力損失系數

符合JB/T9249標準Cd≤2.4

防爆標志

本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5

防護等級

普通型IP65 潛水型 IP68

環境條件

溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa

適用介質

氣體、液體、蒸汽

傳輸距離

三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω

◆測量介質：氣體、液體、蒸氣
◆口徑規格法蘭卡裝式口徑選擇25,32,50,80,100
◆法蘭連接式口徑選擇100,150,200
◆流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
正常測量流量范圍液體、氣體流量測量范圍見表2； 蒸氣流量范圍見表3
◆測量精度1.0級 1.5級
◆被測介質溫度:常溫–25℃～100℃
◆高溫–25℃～150℃ -25℃～250℃
◆輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V
◆脈沖占空比約50%,傳輸距離為100m
◆脈沖電流遠傳信號4～20 mA,傳輸距離為1000m
◆儀表使用環境溫度:-25℃～+55℃ 濕度:5～90% RH50℃
◆材質不銹鋼, 鋁合金
◆電源DC24V或鋰電池3.6V
◆防爆等級本安型iaIIbT3-T6
防護等級IP65

蒸汽流量計的優點：

1、無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；

2、實現了機電一體化，日常的計量過程不需人工值守；

3、工藝安裝條件不苛刻，儀表上、下游直管段可較孔板和渦街流量計大大縮短；

4、系統的測量準確度能夠滿足目前的貿易計量要求(≤1.5%)；

5、表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。

6、 是采用全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。

7、 蒸汽流量計全新的數字濾波和修正功能使流量測量更加精準可靠。

8、采用鋰電池供電型無需外接電源既可連續工作兩年以上。

蒸汽計量表與渦輪流量計相比，它沒有可動的機械部件，從而維護量小，儀表常數穩定，容易在工作環境中保證精度。

與孔板相比，它的測量范圍大，壓力損失小，準確度高。渦街流量計屬于流體振動式流量計，可用于測量飽和蒸汽、過熱蒸汽。

以上就是蒸汽流量計 高溫流量計 產品全部?jī)?nèi)容，歡迎您來電咨詢蒸汽流量?jī)x高溫流量?jī)x 的選型、報價。
