    轉子流量計量表原理(圖文)

    發布:2020-10-24 | 點擊:人次

    摘要:轉子流量計量表原理(圖文)資訊由優秀的流量計、流量儀生產報價廠家為您提供。轉子 流量計 原理 產品特點 1. 工業上和實驗室zui常用的一種流量計。 2. 結構簡單、直觀、壓力損失小、維修方便。 3. 須安裝在垂直走向的管段上,流體介質自下而上地通過 轉子 流量。更多的流量計廠家選型號價格報價歡迎您來電咨詢,下面是轉子流量計量表原理(圖文)文章詳情。

    轉子流量計原理

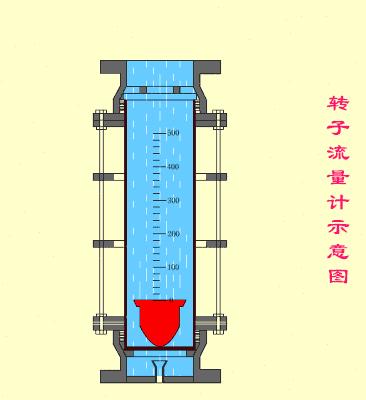

    轉子流量計原理解讀:轉子流量計由兩部分組成。轉子流量計之一是錐形管,其從底部到頂部逐漸膨脹。另一個是放置在錐形管中的轉子,它可以沿著管的中心線上下自由移動。在測量流體流量時,被測流體從錐形管的下端流入,流體流撞擊轉子并在轉子上產生力(該力隨流量而變化)。當流量足夠大時,此時,所產生的力將使轉子升起并升高。

    同時,被測流體流經轉子和錐形管壁之間的環形部分。此時,有三個力作用在轉子上:流體在轉子上的動壓力,轉子在流體中的浮力以及轉子自身的重力。當流量計垂直安裝時,轉子的重心與錐形管的管軸線重合,作用在轉子上的三個力都沿著與管軸線平行的方向。當這三個力達到平衡時,轉子會平滑地漂浮在圓錐體中的某個位置上。對于給定的轉子流量計,已經確定了轉子的大小和形狀,因此已知其在流體中的浮力及其自身的重力是恒定的,只有流體在浮子上的動壓力會隨著流入的流速而變化。因此,當輸入流量變得更大或更小時,轉子將上下移動,相應位置的流量橫截面積也將改變。 直到流量達到平衡時的流量為止,轉子將穩定在新位置。對于給定的轉子流量計,轉子在錐管中的位置與流過錐管的流體的流量一一對應。

    為了防止轉子在錐形管的中心線上下移動時碰到管壁,通常使用兩種方法:一種是在轉子的中心安裝一個導向芯棒,以便將轉子保持在圓錐形中。異型管的中心線上下移動。另一個是在轉子盤的邊緣上開有斜槽。當流體從下到上流過轉子時,在繞過斜槽時會繞過轉子,以產生反向推力。 通過使轉子繞中心線連續旋轉,可以防止轉子在運行過程中接觸管壁。轉子流量計的轉子材料可以由不銹鋼,鋁,青銅等制成。

    轉子流量計原理產品特點

    1. 工業上和實驗室zui常用的一種流量計。

    2. 結構簡單、直觀、壓力損失小、維修方便。

    3. 須安裝在垂直走向的管段上,流體介質自下而上地通過轉子流量計。

    轉子流量計量表原理(圖文)

    以上就是本文全部內容,歡迎您來電咨詢我廠家流量計選型、報價等內容。
