一體化智能楔形流量計量表

一體化智能楔形流量計量表型號生產報價廠家，本流量儀產品型號屬于楔形流量計分類，更多的一體化、智能、楔形、流量控制儀直銷價格報價歡迎您來電咨詢，下面是一體化智能楔形流量計量表產品資料詳情。

一體化楔形流量計傳感器的檢測件是楔形孔板，它是一個V字形楔塊（又稱楔形節流件），它的圓形頂角朝下，這樣有利于含懸浮顆粒（粉塵、泥沙及其他固體顆粒）流體和高粘稠液體流過時在節流件上游側不會產生滯流，也不會在節流體上、下游側發生固體顆?；蛘吵砦锏姆e存，從而確保發楔形流量傳感器長期運行的穩定性，這樣高的長期運行精度在流量測量領域是迄今少見的。

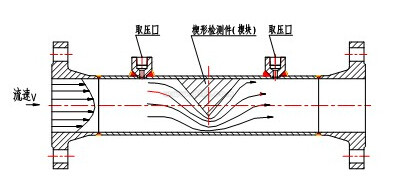

一體化智能型楔形流量計流量傳感器的檢測件是楔形孔板，它是一塊V形節流件，它的圓形頂角朝下，這樣有利于含懸浮顆粒（粉塵、泥沙及其它固體顆粒）流體和高粘度液體流過時在節流件上游側不會產生滯流，也不會在節流體上、下游側發生固體顆?；蛘吵砦锏姆e存，從而確保楔形流量傳感器長期運行穩定性：±0.1FS%Y，這樣高的長期運行精度在流量測量領域是迄今少見的。楔形流量傳感器的結構如圖1所示

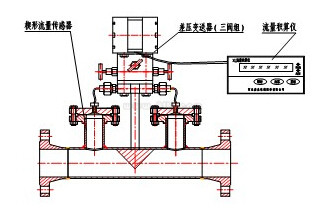

一體化智能型楔形流量計的組成如圖2所示。它由一體化楔形流量計變送器和人工智能流量運算器兩部分組成。其中一體化楔形流量變送器由楔形流量傳感器、轉接板和差壓變送器構成。

一體化楔形流量計的工作原理是：當充滿管道的流體流經楔形孔板時，其下游側動壓增加，靜壓減小，由差壓變送器在楔形孔板下游側測出流體的差壓，并將差壓信號轉換為4~20mA.dc電流信號輸出，此信號經過人工智能流量運算器處理后，其示值為流量值。

以上就是一體化流量計 智能流量計 楔形流量計 產品全部內容，歡迎您來電咨詢一體化流量儀智能流量儀楔形流量儀 的選型、報價。
