平衡孔板流量計

平衡孔板流量計型號生產報價廠家，本流量?jī)x產品型號屬于孔板流量計分類，更多的流量控制儀直銷價格報價歡迎您來電咨詢，下面是平衡孔板流量計產品資料詳情。

廣泛使用于蒸汽、天然氣以及其他氣體液體流量測量的一款流量計，平衡孔板流量計在工業上的應用越來越廣泛，本文將從平衡孔板流量計的主要特征、組成結構、測量原理、優勢規格等方面全面介紹這款孔板流量計，希望對您有所幫助。

1、平衡孔板流量計的主要特征

平衡孔板流量計是一種新型的差壓流量計，可以應用于各種工況要求的各種介質和高精度流量計。雷諾數的范圍可以從5000到1000000。

平衡孔板流量計的工作原理與其他類型的差壓流量計相同，但與管道中心的傳統節流裝置不同。平衡流量計在管道中心有一個孔。分布和數量基于特殊公式和多年的實驗數據，稱為功能孔。當流體通過節流件的功能孔時，該節流件具有節流和承壓和標準流場整流的雙重功能，因此渦流被zui小化，流場平衡被調整為近似理想的流體zui大限度地。因此，測量精度是傳統節流裝置的5?10倍，大大節省了儀器上下游直管段的要求。zui小的直管段可以低至0.5D。

2、平衡孔板流量計組成

主要組成部件有：引壓管、壓力傳感器、溫度傳感器、差壓傳感器。

JYPH系列平衡流量計分為兩種類型：一體式和分體式。一體式由一級閉塞（傳感）元件，變送器和閥組組成，分體式除上述組件外還增加了壓力引入管道。

3、平衡流量計的測量原理

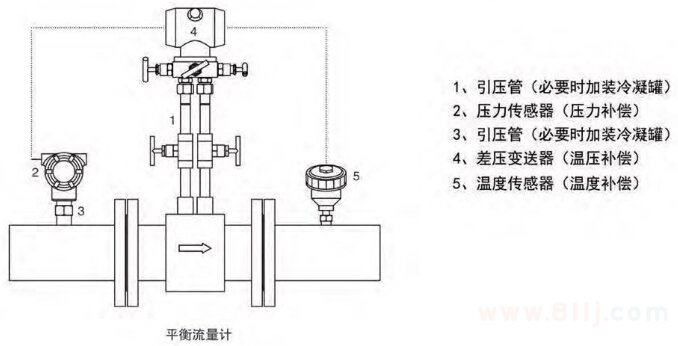

平衡孔板流量計原理圖示

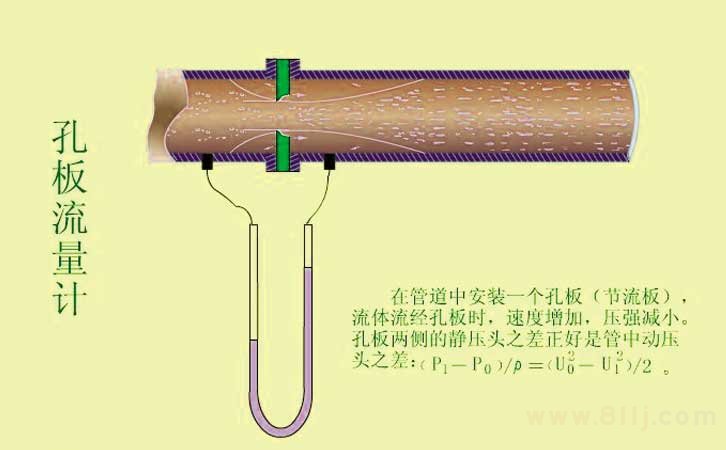

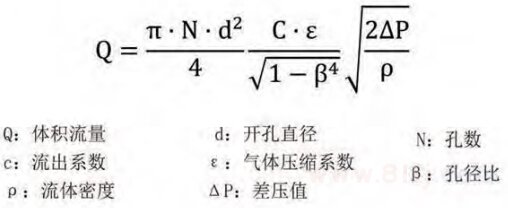

平衡流量計是一種壓差式流量計。迄今為止，已經有一百多年應用了各種基于差壓原理設計的流量計。壓差原理基于密封管道中的能量轉換原理，也就是說，對于穩定的流體，流速與管道中介質流速的平方根成比例。我們知道，當速度增加時，壓力會降低。當介質接近節氣門時，其壓力為P1。當介質通過節流區域時，由于介質流動面積的減小，流量將增加，壓力將下降至P2，P1和P2通過流量計的壓力端口連接到差壓變送器。當流量變化時，流量計兩個壓力端口之間的壓差值將增加或減小。當流量相同時，如果節流面積大，則產生的壓差值也大。

4、平衡孔板流量計的主要優點

1、寬范圍比

平衡流量計的量程比其他類型的差壓流量計的量程大得多，通常情況下為10：1，必要時可以增加。當雷諾數大于10000時，輸出信號是線性的，如果小于10000，也可以測量，但需要根據流體情況根據曲線對輸出信號進行校正。

2、對直管段的要求低

Berlier方程要求被測流體為理想流體。在實際應用中，這根本是不可能的。許多情況會導致流體分配不均。平衡流量計可以在極端惡劣的條件下平衡流體分布，并確保流量計在苛刻的條件下獲得更高的測量精度。通常建議在安裝前后留出2D直管段。

3、可以測量水蒸氣

通過孔板測量壓縮空氣，飽和蒸汽和其他氣體時，孔板前面經常有水，這會影響測量的準確性。解決該問題的方法通常是將節流裝置安裝在垂直處理管上，或者使用圓形孔板或偏心孔板。多孔平衡節流裝置由于其自身的多孔結構，可以從根本上解決節流部前面積水的問題，這是其固有的特點，不需要特殊的生產或特殊的處理，不會對水流造成任何不確定性。測量。性。

4、長期低壓損失

由于多孔流量均衡，流量小，因此平衡流量計的長期壓力損失低于孔板的長期壓力損失。另外，由于信號穩定，平衡流量計的滿量程壓差值低，滿量程流量的壓差值可以在4?5Kpa以下，這也使長期壓力zui小化。平衡流量計的損耗。

5、平衡孔板流量計的規格

注意：

1）在選擇產品之前，請使用相應的軟件包來計算流量。為了驗證應用程序，需要完整的參數條件；

2）其他特殊材料是可選的，請直接與制造商聯系以獲取詳細信息；

3）流量計可以垂直安裝。訂購時請?zhí)崆爸付ā?duì)于液體，建議流體從底部到頂部流動，對于氣體，建議流體從頂部到底部流動。

包括承壓閥，三閥組，承壓短管和流體焊接成套的整體式，承壓短管/承壓閥/三閥組的材料與承壓口相同（根據根據現場工藝要求，承壓閥可以選擇承插焊截止閥，承插焊閘閥或其他類型和材質的閥門，配合法蘭的材料與現場管道的材料相同，變送器根據用戶要求。

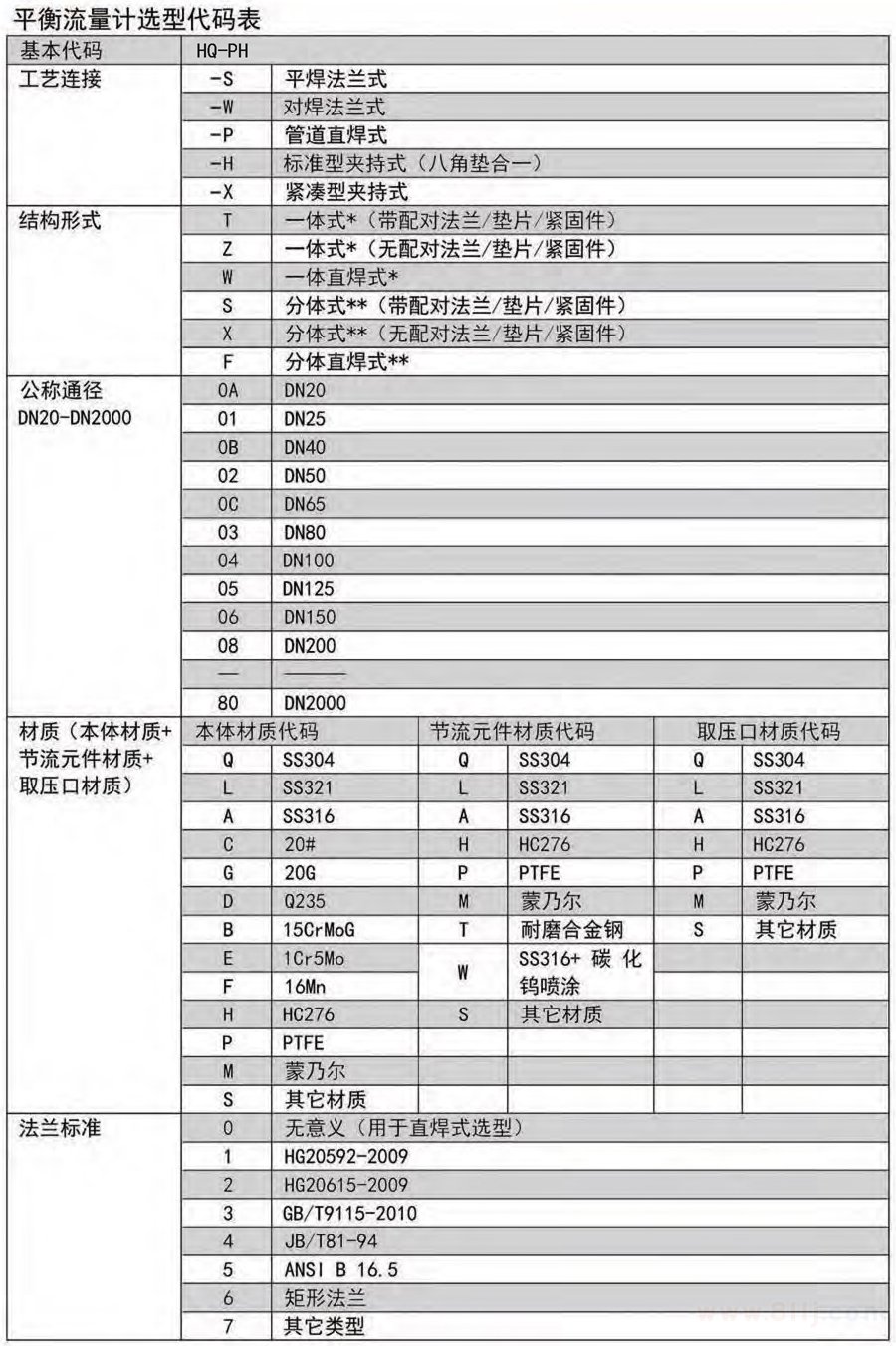

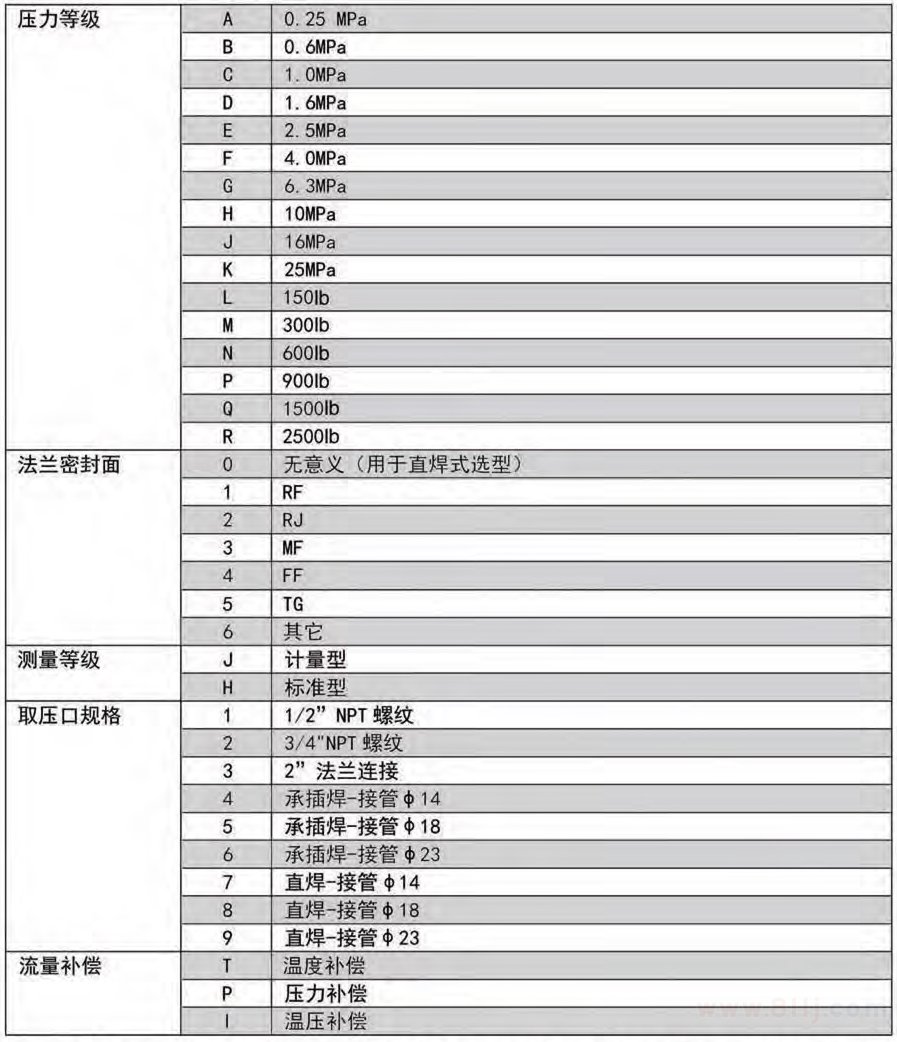

6、選型表

7、平衡孔板流量計選購注意事項

訂購時，可根據用戶需要進行匹配。配套的法蘭材料與現場管道材料相同。建議使用分體式蒸汽測量。

當管道為矩形管道時，應根據zui寬尺寸選擇公稱直徑規格。

公稱直徑DN32的選擇代碼為0D。

8、平衡流量計的安裝要求

1、直管段要求

在平衡流量計的上游和下游使用了合適的直管長度，可以將管道中的中等流量干擾的影響降低到zui低限度。下表列出了推薦的直管長度。

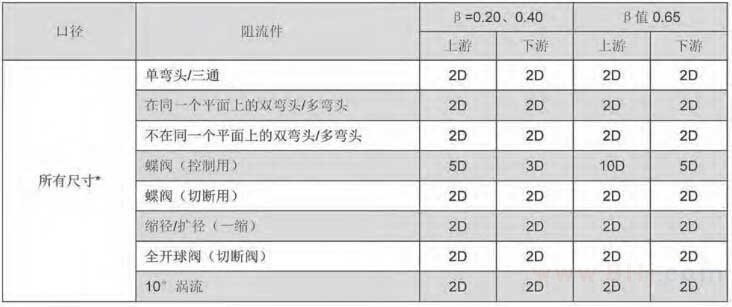

平衡流量計安裝直管段要求口徑對應表

以上就是產品全部?jī)?nèi)容，歡迎您來電咨詢 的選型、報價。

本文地址：http://www.xaqyj.com/pro/kb/4226.html 轉載請勿刪除！[平衡孔板流量計]
